석유 ASTM A105 탄소 강철 플랜지 반지

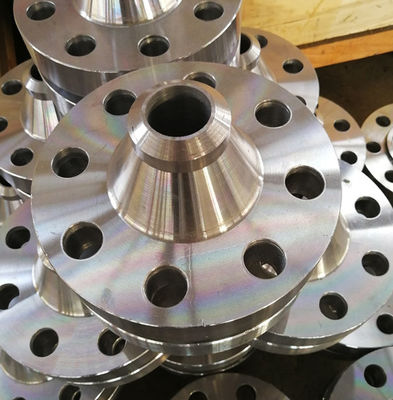

Custom Shaped Petroleum Flange Rings (Non-Standard Bolt Holes) ASTM A105 탄소제철 고압 경화 저항

1:제품 개요:

Our Custom-Shaped Petroleum Flange Rings are engineered for demanding oil and gas applications requiring high-pressure resistance, corrosion durability, and non-standard configurations. 우리의 사용자 지정 모양의 석유 플랜지 링은 고압 저항, 부식 내구성 및 비 표준 구성이 필요한 까다로운 석유 및 가스 애플리케이션을 위해 설계되었습니다.ASTM A105 탄소 스틸에서 제조되고 복잡한 기하학과 맞춤형 볼트 홀 패턴을 수용하기 위해 정밀 기계화됩니다.이 플랜지는 파이프 라인, 웰 헤드, 그리고 정제 시스템에서 신뢰할 수 있는 성능을 보장합니다.

2,특징 및 사양

1우수한 물질 특성

재료: ASTM A105 탄소 철강 (포르지드 & 노르마라이즈드)

표준 준수: ASME B16.5, API 6A, NACE MR0175

기계적 성질:

이력 강도 ≥485MPa 이력 강도 ≥250MPa

경화: ≤187 HB (Annealed for Machinability)

Corrosion Resistance: CO2/H2S 환경과 옵션 코팅에 이상적입니다.

3정밀 제조

사용자 지정 기하학: 비순환 또는 비대칭적인 모양을 위한 레이저 스캔 프로파일.

비 표준 볼트 홀: CNC-drilled with positional accuracy ±0.2mm

압력 등급: 150급에서 2500급

표면 완화: Ra ≤3.2μm까지 가공 (또는 강화된 진화 보호를 위해 코팅)

3기술 사양

크기 범위: 2 ~ 48 "명용 지름 (Customizable dimensions)

온도 범위: -29°C에서 425°C (크로오겐성에서 고온 작업에 호환)

차원 허용:

외부 지름: ±1.5mm Bolt Hole Circle: ±0.5mm

4이 글의 내용은

✅ 맞춤형 디자인 유연성

비 표준 볼트 패턴과 불규칙한 모양에 costly molds없이 적응, retrofit 또는 레거시 시스템에 이상적입니다.

3D 모델링 지원 (STEP/IGES 파일) for seamless integration into existing pipelines.

✅ 고압성

ASTM A105?? 의 가조 구조는 유니폼 곡물 흐름을 보장하며, 석유장 작업에서 높은 폭발 강도를 위해 중요합니다.

✅ 급속한 전환

프로토타입에서 15-30일 내에 대량 생산 (소량 대량 생산)

✅ 준수 및 안전

NACE MR0175 인증은 소화 가스 (H2S) 환경에 사용할 수 있습니다.

100% PT (Penetrant Testing) 또는 UT (Ultrasonic Testing) 는 지하 결함을 탐지합니다.

5어플리케이션:

오일 & 가스: 파이프라인 커넥터, 우물 헤드 플랜지, 잠수함 장비

고온 원자로 플랑지, 밸브 매니폴드

석유화학: 산성 저항 플랜지 관절, 압축기 시스템

에너지: 수력 발전 장치, 지열 파이핑.

6제조 프로세스

1. Forging & Shaping Hot forging ASTM A105 billets into near-net shapes. 가공 및 조립 및 조립 및 조립 및 조립 및 조립

2열처리 정상화 (900-950°C) 를 통해 미세 구조를 정제합니다.

3. CNC Machining 5-axis CNC milling for custom profiles and bolt holes. 5 축 CNC 밀링은 사용자 지정 프로파일 및 볼트 홀을 위한 5 축 CNC 밀링이다.

4표면 완화 샷 블래스팅 + 반성 코팅 (선택)

5품질 관리 염색체 침투 (PT) / 초음파 (UT) 테스트 + 3D CMM.
